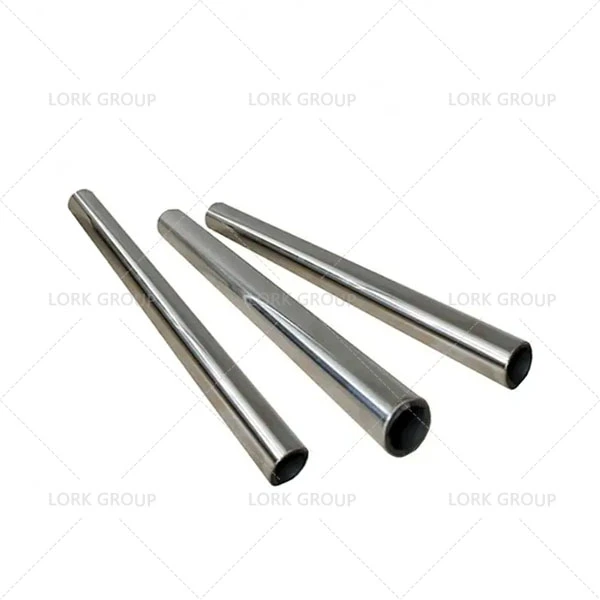

Трубка из пермаллоевого сплава HyMu 80

Введение продукта

HyMu 80 — это пермаллой с магнитной проницаемостью. Его основными характеристиками являются чрезвычайно высокая начальная проницаемость, чрезвычайно низкая коэрцитивная сила и добавление молибдена (Мо), ключевой добавки. Короче говоря, это электромагнитный функциональный материал, который «эффективно проводит магнетизм в слабых магнитных полях, не оставляет остаточного магнетизма после удаления магнитного поля и имеет низкие потери на высоких частотах». Наши клиенты приобретают его для использования в прецизионных трансформаторах, втулках с магнитным экранированием или электромагнитных компонентах, требующих слабой передачи сигнала.

Стоит отметить, что к прецизионным электромагнитным компонентам предъявляются высокие требования к чистоте поверхности. Масляные пятна и ржавчина повлияют на последующую обработку. Когда мы производили трубы из пермаллоя для клиента, поверхность труб случайно подверглась воздействию влаги из-за недельного сильного дождя во время хранения на складе, что вызвало локальную ржавчину. В результате нам пришлось срочно изготовить для заказчика очередную партию труб. Кроме того, внутренняя и внешняя поверхности пермаллоевых труб не должны иметь трещин, складок, царапин и оксидной окалины.

Отраслевые стандарты и спецификации закупок

Когда клиенты спрашивают о трубах HyMu 80, в отличие от прутков и полос, самым сложным аспектом производства является контроль точности таких параметров, как толщина стенки, внутренний и внешний диаметры и длина. Это создает большую нагрузку на производственные возможности поставщика.

1. Применяемые стандарты:

ASTM A753: это основной стандарт для магнитомягких сплавов никеля-железа. HyMu 80 соответствует типу сплава 8.

GB/T 15018: Внутренний стандарт, соответствующий классу 1J85 (аналогичный состав и свойства).

Чертежи заказчика. Зачастую эти прецизионные материалы производятся в соответствии с техническими соглашениями, предоставленными чертежами заказчика; стандарты предназначены только для справки.

2. Размеры (специфичные для трубок из сплавов):

Наружный диаметр (НД) x толщина стенки (WT): трубы из обычного пермаллоя имеют внешний диаметр от 6-100 мм до толщины стенки 0,5-10 мм. Важно указать, холоднотянутая ли это бесшовная труба или сварная труба. Для прецизионных электромагнитных компонентов обычно требуются холоднотянутые бесшовные трубы из-за их высокой точности размеров и гладкой внутренней стенки.

Длина: обычно 2–6 метров, но возможна и нестандартная длина. При использовании втулок для магнитного экрана может потребоваться указать допуски по длине.

Прямолинейность. Тонкие трубы требуют высокой прямолинейности; Должен быть указан допустимый изгиб на метр (в миллиметрах).

Специальное напоминание:состояние поставкиПермаллоевых трубок чрезвычайно важно! В зависимости от требований заказчика мы предоставляем два варианта поставки: отожженный и холодно-тянутый. Так как же выбрать?

Если вы покупаете их для непосредственной сборки компонентов (тогда требуется отжиг) или вы покупаете их для обработки, а затем отжига самостоятельно (холодная-вытяжка приемлема)?

Свяжитесь сейчас

Сложность обработки и ключевые моменты

(Это ключ к экономии денег)

HyMu 80 имеет такие же технологические свойства, как и аустенитная нержавеющая сталь (например, 304), и во время обработки следует учитывать следующие моменты.

Термическая обработка (это основа HyMu 80):

• Промежуточный отжиг (размягчение во время обработки):

Необходимо защищать диссоциированным аммиаком, водородом, вакуумом или инертным газом. Эти сплавы с высоким-никелем легко поглощают углерод, серу и кислород из атмосферы печи, вызывая резкое падение магнитных свойств после загрязнения. Температуру следует контролировать на уровне 788-1010 градусов, а время не должно превышать 1 часа.

• Окончательный отжиг (для оптимальных магнитных свойств):

Необходимо использовать сухой чистый водород с точкой росы.<-40°C. This is the standard process; vacuum annealing will result in slightly inferior performance. The temperature needs to be controlled at 1121-1177°C, and the time at 2-4 hours. Simultaneously, the furnace should be cooled to 593°C, and then cooled at a controlled rate of 194-334°C/hour between 593°C and 371°C.

Что касается окончательной чистоты:Перед отжигом необходимо тщательно удалить все масло, краску и загрязнения. Детали следует разделить порошком оксида магния и оксида алюминия, чтобы предотвратить их слипание.

Для получения дополнительной информации обращайтесь:

 Электронная почта:susan@lorkgroup.com
 Ватсап:+86 19937075488

Свяжитесь сейчас

Ключевые моменты процесса проверки качества

Критерии приемки являются основой квалифицированной поставки.

• Размерные допуски:

  Первоначальный и вторичный контроль труб из сплава HyMu 80 проводится с использованием микрометра для случайной выборки и проверки в нескольких точках, чтобы обеспечить соответствие ASTM B751 или допускам вытяжки.

  Прямолинейность: тонкие трубки помещаются на платформу и измеряются с помощью щупа.

• Магнитные испытания производительности:Для этих материалов мы объясним клиенту, что перед отправкой мы проведем испытания на магнитные характеристики. Обычно это делается в соответствии со стандартами ASTM A596 или A773, измеряя магнитные свойства постоянного тока и выдавая отчет о данных, включая начальную проницаемость (мкм), максимальную проницаемость (мкм), коэрцитивную силу (Hc) и магнитную индукцию насыщения (Bs).

  При просмотре этого отчета, если данные не совпадают, например, μi < 20 000, Hc > 2 А/м, весьма вероятно, что обработка отжигом была некачественной. В этом случае материал необходимо вернуть или повторно-отжечь.

• Отчет о химическом составе:Взяв в качестве примера химический состав труб из пермаллоевого сплава, используя портативный спектрометр для проверки состава, необходимо проверить следующее: содержание никеля (Ni) должно находиться в пределах 79-81%; ниже 78% магнитная проницаемость будет недостаточно высокой. Содержание молибдена (Mo) должно составлять 3,8–5,2%; недостаток приведет к ухудшению высокочастотных характеристик. В отчет также включено содержание других элементов, таких как углерод (C) и железо (Fe).

Для таких испытаний, как качество поверхности, механические свойства и неразрушающий контроль, мы проведем необходимые испытания после консультации.
