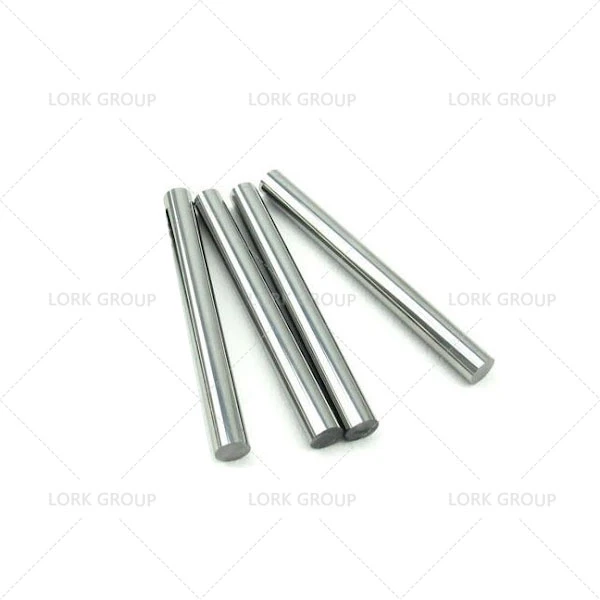

HyMu 80 Пермаллоевый стержень
Введение продукта
HyMu 80 Permalloy — это никелевый сплав с высокой-проницаемостью. Обычно стержни из этого материала приобретаются для одной из двух целей: либо для производства твердых компонентов, требующих магнитной проницаемости,-таких как магнитные сердечники, полюсные наконечники или сердечники реле-, либо для прецизионной-механической обработки в корпусах с магнитным экранированием или датчиках.
На стоимость сырья для пермаллоя влияют рыночные цены на никель и молибден; в частности, колебания цен на никель на LME напрямую влияют на наши котировки. Цена на прутки, которые мы обычно поставляем, рассчитывается комплексно на основе таких факторов, как диаметр, длина, количество, условия поставки и конкретные требования к обработке. Слитки меньшего-диаметра, как правило, дороже, чем слитки-диаметра большего (из-за большей сложности обработки), а слитки холоднотянутого-яркого диаметра стоят дороже, чем слитки "черного" (-прокатанного) цвета. Ориентировочная рыночная цена на прутки небольшого-диаметра составляет примерно 100–140 долларов США за 100 кг (в зависимости от минимального количества заказа); точная цена зависит от конкретных требований клиента относительно диаметра, допуска и количества.
Отраслевые стандарты и спецификации закупок
1. Применимые стандарты:
ASTM A753 Сплав 8: служит основным стандартом для магнитомягких сплавов никеля-железа; HyMu 80 соответствует обозначению сплава 8. Обратите внимание, что это *не* Сплав 4. Сплав 4 имеет особый химический состав.
MIL N-14411 C, состав 1: военный стандарт США, часто встречающийся в цепочках поставок оборонной или аэрокосмической отрасли.
GB/T 15018: внутренний стандарт, соответствующий маркам 1J79 или 1J85 (которые имеют схожий химический состав и эксплуатационные характеристики).
Чертежи и технические характеристики заказчика. Во многих случаях эти прецизионные материалы производятся строго по конкретным инженерным чертежам, при этом вышеупомянутые стандарты служат в первую очередь справочными.
2. Размеры и характеристики (отдельные для стержней):
Типичный диапазон диаметров стержней из пермаллоя составляет от 6 мм до 500 мм. Стержни небольшого-диаметра (меньше или равные 20 мм) обычно подвергаются холодной-вытяжке до блеска, имеют гладкую поверхность и высокую точность размеров; Прутки среднего-–-большого диаметра поставляются в виде горячекатаных-или кованых «черных» прутков, которые требуют последующих операций токарной обработки. Длина: стандартная длина варьируется от 2 до 6 метров, хотя по запросу также доступны спецификации фиксированной-длины. Нам требуется подтверждение относительно того, должна ли поставка осуществляться произвольными или фиксированными длинами.
Прямолинейность: к тонким стержням предъявляются особые требования к прямолинейности; поэтому важно четко указать предельно допустимое отклонение (в миллиметрах) на метр длины.
3. Выборочное тестирование:
В качестве общего принципа мы рекомендуем клиентам «сначала запрашивать образцы для испытаний»,-особенно для экспериментальных применений, связанных с критически важными магнитными цепями. Мы предлагаем клиентам сначала приобретать небольшие образцы для проведения испытаний на магнитные характеристики и размещать крупномасштабные заказы только после того, как они подтвердят, что данные соответствуют требуемым стандартам.
Специальное напоминание:Стандартное состояние поставки наших прутков – отожженное состояние; однако также доступны холоднотянутые прутки. По нашему опыту, если клиенты намерены перерабатывать материал непосредственно в готовые детали для немедленного использования, обычно предпочтительнее отожженное состояние. И наоборот, если клиенты планируют провести собственную обработку отжигом после обработки, состояние холодной-вытяжки приемлемо.
Сложность обработки и ключевые моменты
Магнитные свойства HyMu 80 не присущи; скорее, они «активируются» посредством термической обработки. Если купленный пруток уже находится в отожженном состоянии, его можно использовать напрямую. Однако, если материал был приобретен в холодном -вытянутом состоянии-или если он претерпел значительную деформацию во время обработки-, необходимо провести окончательную обработку отжигом.
Термическая обработка (это основа HyMu 80):
Процесс окончательного отжига (для достижения оптимальных магнитных свойств):
Температуру необходимо контролировать в пределах 1121–1177 градусов, время выдержки 2–4 часа. Обязательно использовать сухой чистый водород с точкой росы<–40°C. This constitutes the standard process; vacuum annealing typically yields slightly inferior performance. The furnace is allowed to cool to 593°C, after which the cooling rate is controlled within the range of 194–334°C per hour as the temperature drops from 593°C to 371°C.
Строгое правило: ни при каких обстоятельствах не следует проводить отжиг в атмосфере, содержащей серу или кислород.Сплавы с высоким-никелем очень чувствительны к поглощению углерода, серы и кислорода из атмосферы печи; после загрязнения их магнитные свойства катастрофически ухудшаются, и их невозможно восстановить.
Для получения дополнительной информации обращайтесь:
Электронная почта:susan@lorkgroup.com
Ватсап:+86 19937075488
Химический состав
| Масса% | Пермаллоевый сплав |
| Ни | 79.0-81.0% |
| Мо | 3.8-5.0% |
| Фе | 14-16% |
| Си | Меньше или равно 0,5% |
| С/Си | следовые количества |
Механические свойства
(Состояние отжига, типичные значения для стержней)
| Материал | Справочное значение |
| Предел прочности | Больше или равно 690 МПа (100 000 фунтов на квадратный дюйм) |
| Предел текучести (0,2%) | Больше или равно 303 МПа (44 000 фунтов на квадратный дюйм) |
| Удлинение | Больше или равно 40 % |
| Твердость | Меньше или равно 80 HRB |
В отожженном состоянии он очень мягкий, что облегчает механическую обработку.
Физика и магнитные свойства (это ядро)
| Технические характеристики производительности | Типичные значения |
| Начальная проницаемость (мкм) | 20,000 - 50,000 |
| Максимальная проницаемость (мкм) | 100,000 - 200,000 |
| Коэрцитивность (Hc) | 0.637 - 1.59 A/m |
| Магнитная индукция насыщения (Bs) прибл. | 0.75 - 0.8 T |
| Удельное сопротивление (ρ) | 55-58 мкОм·см |
Важное напоминание:Магнитные свойства-а не механические свойства- составляют основную основу приемочных испытаний. Мы предоставляем фактические отчеты об испытаниях с подробным описанием измеренных магнитных свойств; обычно эти испытания проводятся в соответствии со стандартами ASTM A596 или A773. Если поставщик заявляет: «Мы гарантируем только химический состав, а не магнитные свойства», мы настоятельно рекомендуем проявлять крайнюю осторожность перед покупкой таких материалов.
Ключевые моменты процесса проверки качества
Критерии приемки являются основой квалифицированной поставки.
-
Размерные допуски:

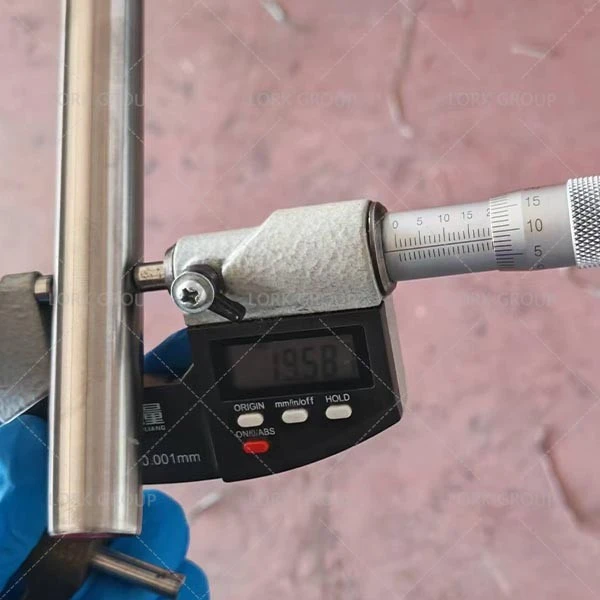

Для точеных прутков из пермаллоя HyMu 80 мы измеряем диаметр с помощью микрометра, чтобы убедиться, что готовое изделие соответствует указанным допускам заказа. Для «черных» (-катаных) прутков особое внимание уделяется отрицательным допускам на диаметр, которые обычно допускают отклонение от ±0,5 до 1,0 мм. Кроме того, прямолинейность проверяется в соответствии с применимыми стандартами контроля или конкретными требованиями заказчика; для тонких стержней это обычно измеряется путем помещения стержня на поверхностную пластину и использования щупа.
- Магнитные испытания производительности:
Мы предоставляем отчеты о магнитных свойствах постоянного тока, проверенных в соответствии со стандартами ASTM A596 или A773, включая такие данные, как начальная проницаемость (мкм), максимальная проницаемость (мкм), коэрцитивность (Hc) и магнитная индукция насыщения (Bs). Если вам необходимо, чтобы такие отчеты с данными имели авторитетный вес, свяжитесь с нами для помощи в организации тестирования сторонней-сторонней организацией.
- Отчет о химическом составе:

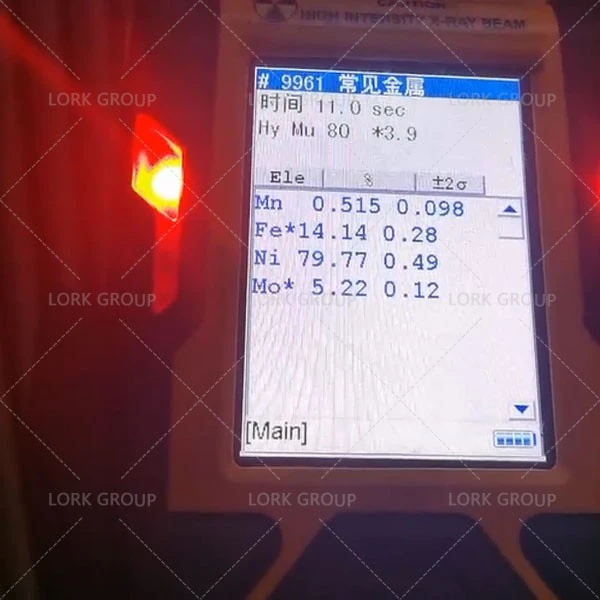

Для анализа химического состава пермаллоя мы обычно используем портативные спектрометры для проведения испытаний состава во время контроля качества на этапе поступления товара.
